CD/CG型液压缸

CD/CG型液压缸

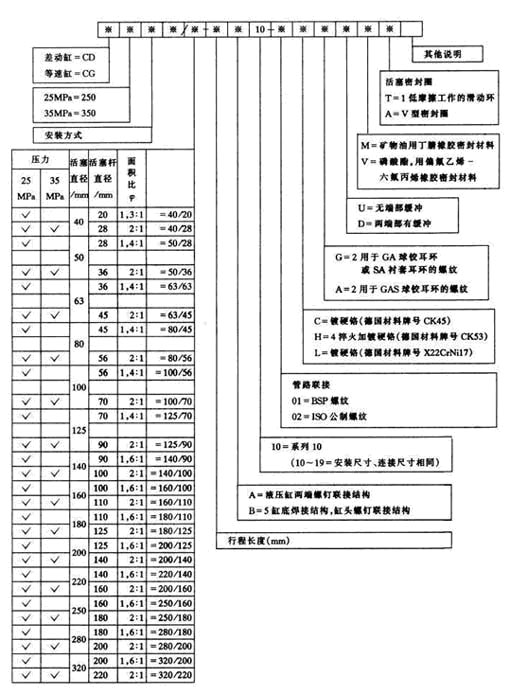

 型号说明：

CD/CG重载液压缸技术参数


缸径

/mm

杆径

/mm

速度比φ

推力/KN

拉力/KN

25Mpa

35Mpa

25Mpa

35MPa

非差动

差动CD

等速CG

非差动

差动CD

等速CD

差动CD

等速CG

差动CD

等速CG

40

▲20

28

1.3

2

31.40

15.4

21.9

16.00

44.00


21.56


22.44


16.02

21.9

16.00


22.44


22.44

50

▲28

36

1.4

2

49.10

25.45

33.67

23.62

68.72


35.63


33.07


23.62

33.67

23.62


33.07


33.07

63

▲36

45

1.4

2

77.90

39.75

52.50

38.15

109.1


55.65


534.4


38.17

52.50

38.15


53.44


53.44

80

▲45

56

1.4

2

125.65

61.57

85.90

64.10

175.90


86.2


89.7


64.10

85.9

64.10


89.7


89.7

100

▲56

70

1.4

2

196.35

96.2

134.75

100.15

274.90


134.68


140.2


100.15

134.75

100.15


140.2


140.2

125

▲70

90

1.4

2

306.8

159.05

210.50

147.75

429.50


222.69


206.8


147.75

210.50

147.75


206.8


206.8

140

▲90

100

1.6

2

384.75

196.35

225.80

188.50

538.70


274.89


263.9


188.50

225.80

188.50


263.9


263.9

160

▲100

110

1.6

2

502.5

237.57

306.30

265

703.50


332.6


371


265

306.30

265


371


371

180

▲110

125

1.6

2

636.17

306.8

398.6

329.38

890.60


429.52


461.1


329.38

398.6

329.38


461.1


461.1

200

▲125

140

1.6

2

785.25

384.85

478.60

400.55

1099


538.79


560.7


400.55

478.60

400.55


560.7


560.7

220

▲140

160

1.6

2

950.33

502.65

565.48

447.5

1330


703.7


626.5


447.5

565.48

447.5


626.5


626.5

250

▲160

180

1.6

2

1227.2

636.17

724.53

591

1715


890.64


829.4


591

724.53

591


829.4


829.4

280

▲180

200

1.6

2

1539.4

785.4

903.20

754

2155


1099.56


1055.5


754

903.2

754


1055.5


1055.5

320

▲200

220

1.6

2

2010.6

950.32

1225.20

1060.3

2814.8


1330.45


1484.4


1060.3

1225.2

1060.3


1484.4


1484.4

 CD/CG液压缸最大行程及全长公差


全长公差

L+行程=安装长度

0～499

500～1249

1250～3149

3150～8000

许用偏差

±1.5

±2

±3

±6

最大行程

液压缸内径

40

50

63

80

90～125

140～320

可达到的最大行程

2000

3000

4000

6000

8000

10000

安装方式


型号

安   装   方   式   代   号

A

B

C

D

E

F

缸底衬套耳环

缸底球铰耳环

缸头法兰

缸底法兰

中间耳轴

切向底座

CD250

O

O

O

O

O

O

CG250



O


O

O

CD350

O

O

O

O

O

O

CG350



O


O

O

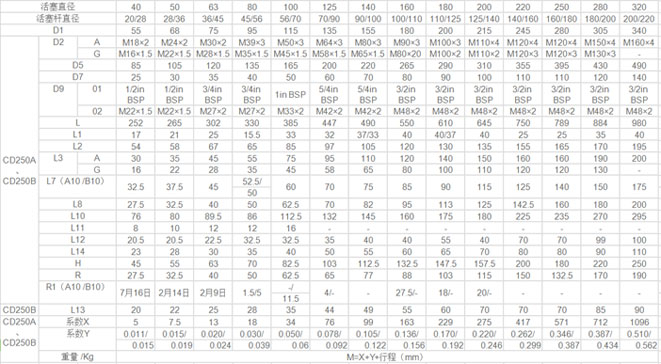

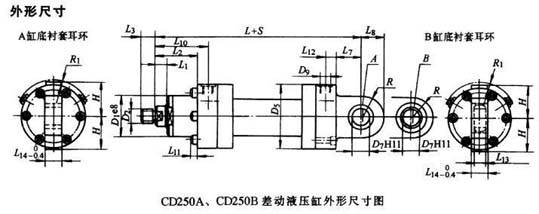

CD250A、CD250B差动液压缸尺寸/mm




注：1、A10型用螺纹连接缸底，适用于所有尺寸的缸径。
        2、B10型用焊接缸底，只用在≤100mm的缸径。
        3、缸头外侧采用密封盖，仅用于≥125mm的缸径。
        4、缸头外侧采用活塞杆导向套，仅用于≤100mm的缸径。
        5、缸头、缸底与缸筒螺纹连接时，当缸径≤100mm，螺钉头均露在法兰外，当缸径>100mm时，
               螺钉头凹入缸底法兰内。
        6、单向节流阀和排气阀与水平线夹角θ：
               CD350系列：缸径≤200mm，θ=30º；缸径≥220mm，θ= 45º。
               CD250系列：除缸径＝300mm，θ= 45º外，其余均为30º。
        7、01为惠式管螺纹；02为ISO公制螺纹。  (以下表注与此表相同)

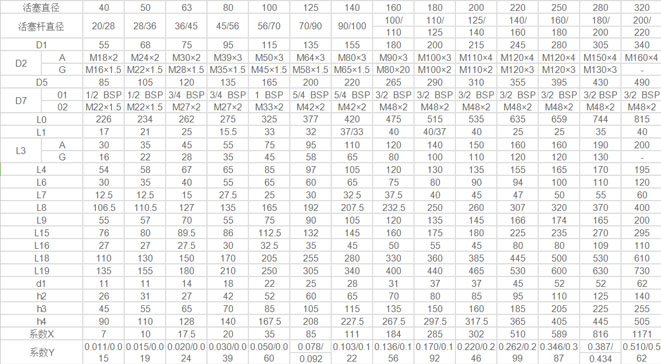

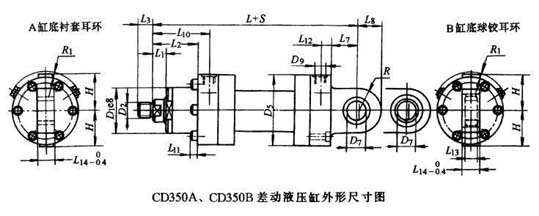

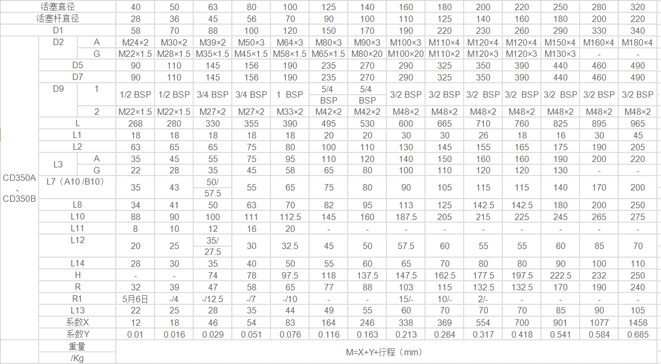

 CD350A、CD350B差动液压缸外形尺寸表

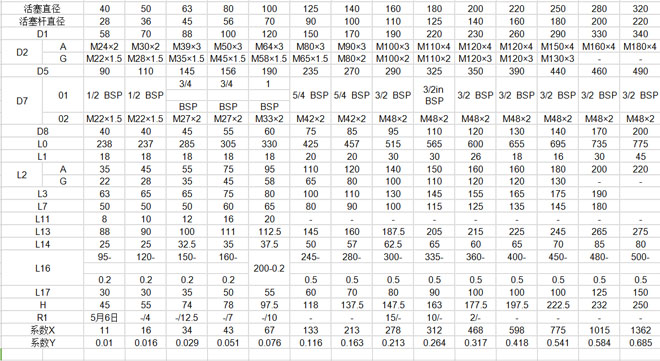

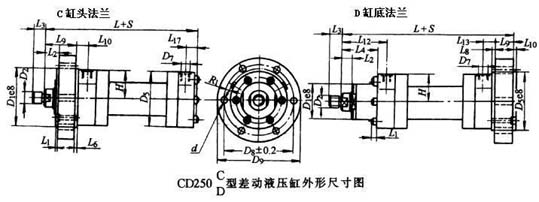

 CD250C、CD250D差动液压缸外形尺寸表/mm

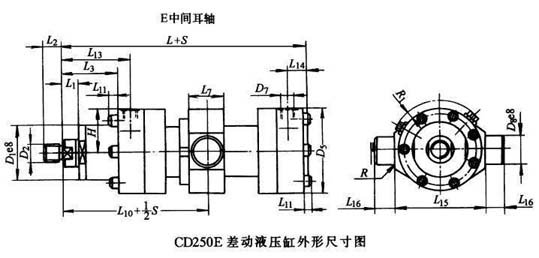

CD250E差动液压缸外形尺寸/mm

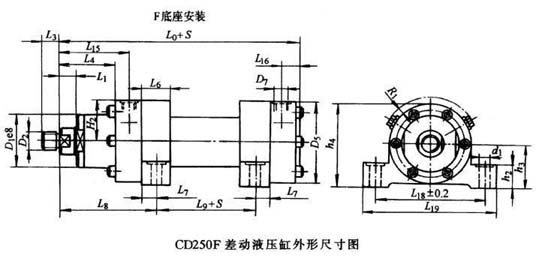

CD250F差动液压缸外形尺寸/mm

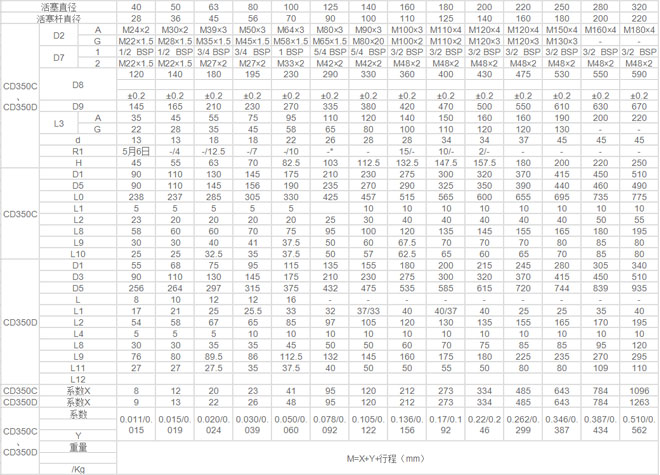

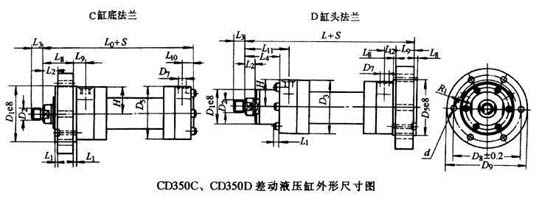

CD350C、CD350D差动液压缸外形尺寸/mm

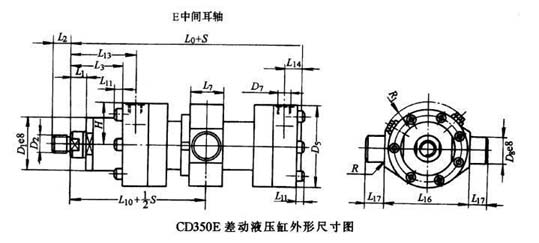

CD350E差动液压缸外形尺寸/mm

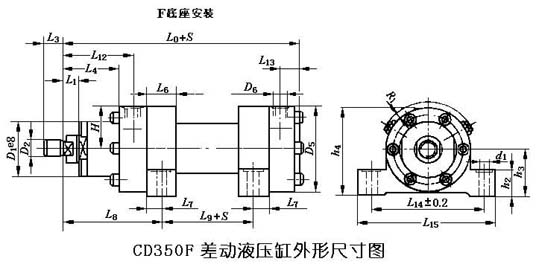

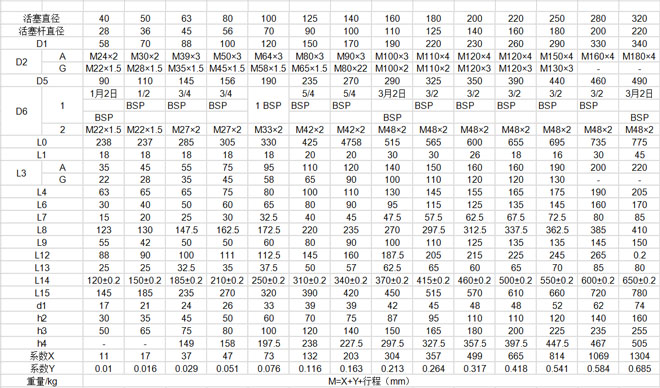

 CD350F差动液压缸外形尺寸/mm
